电子互动纸艺术科学
电路绝非只能由一根根导线和元器件连接而成,电路也可以在普通的纸上搭建,可以充满柔性和艺术。这就是纸电路。课程以纸电路套件作为学习材料,让学生充分发挥创造力进行艺术创作。学生在动手组装电池、发光二极管、等元器件搭建电路通路的过程中,围绕电路通路的不同搭建方式、如何使纸电路实现完美的发光效果等进行探究。该课程对艺术创作和纸电路探究的融合,使得二者相得益彰。

哈哈哈~快看我的作品~~我画出来的城堡上能亮起闪闪星光!~~~
是不是特别酷~~也想作出你自己的神奇画作么?快和我一起动手探秘吧!

小天
先让我们一起看看这次STEM云提供的神奇的DREAM BIG实验套件里都为我们准备了哪些好玩的工具吧~
小天
1.打开课程套件

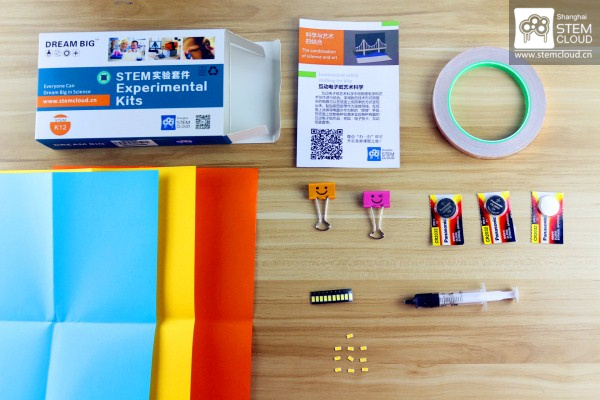

2.查看套件内容:课程说明卡片、铜箔胶带、夹子、纽扣电池、LED贴片灯珠、导电墨水、彩纸
好啦~准备开工!首先我们要在彩纸上画出我们漂亮的图案~记得要先想好我们希望在图案的哪个地方亮起小灯哦~
小天

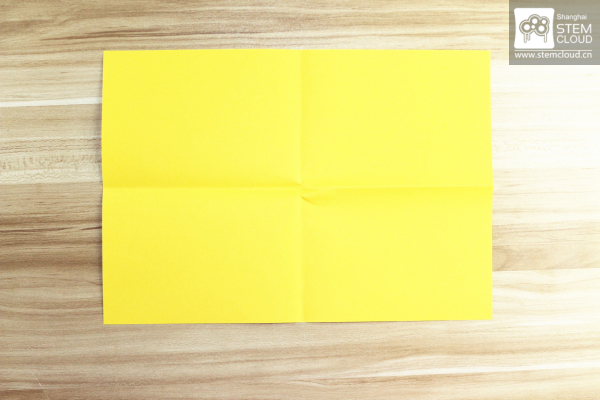

3.取出套件中的彩色纸
4.对着彩纸,并在彩色纸的一面上绘制你喜欢的图案
5.为自己的作品上色
作品画好了~~把我们的彩纸翻过来~标记出画上我们希望亮起小灯的地方。(小朋友可以举起彩纸对着灯光来观察图案中灯光的位置~)
小天

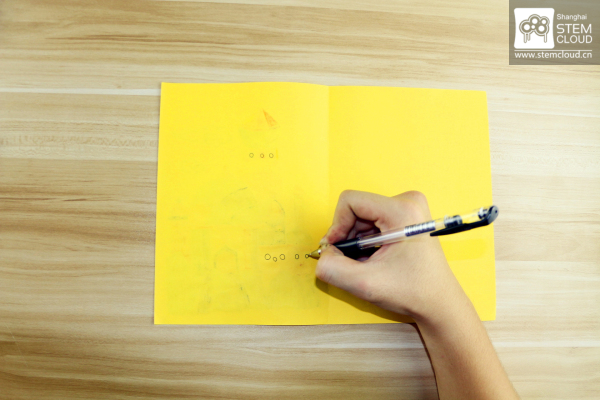

6.在彩纸背面规划需要点亮小灯的地方
现在我们找到纸张的一个角落,给电池规划出下他的位置。
小天

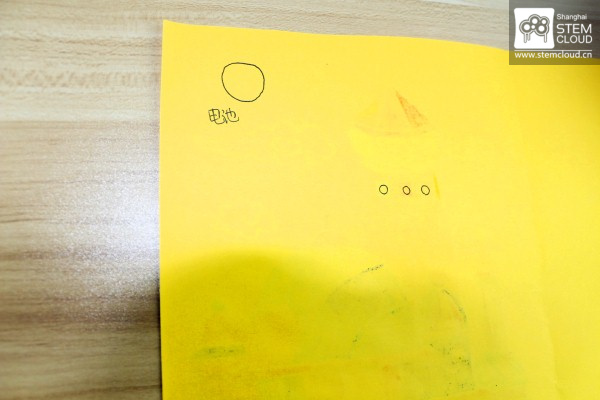

7.在作品背面的角上确定放置电池的位置
最有难度的设计工作来了!~~下面我们要画出两根线~连接电池的正极~~灯光~~和电池的负极,形成一个闭合电路~!
小天

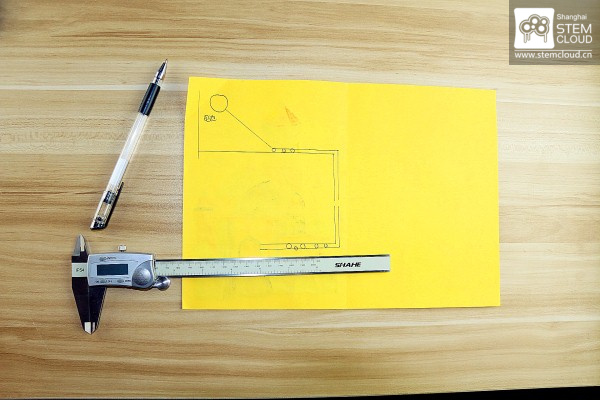

8.我们从电池出发,画一跟线连接上所有小灯的一端,然后再画一根线连接小灯的另一端并延伸至电池的旁边(为了可以控制作品的开关,我们在电路中间要留出一个开关的空隙哦~)

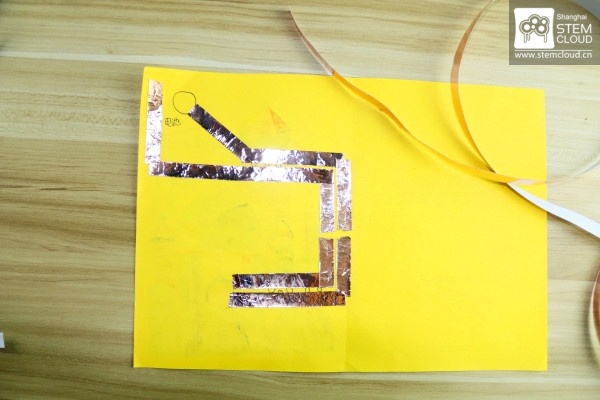

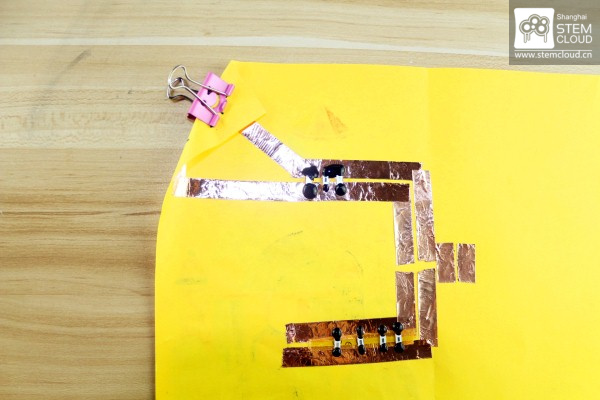

9.取出套件中的铜箔胶带,将铜箔胶带贴在刚刚规划的导线位置上
所有的设计工作全部搞定啦~下面的工作就是将我们的小灯、电池放置到我们画好的位置上咯~
小天

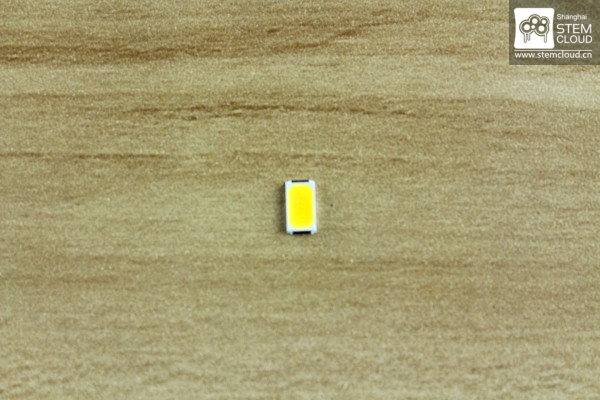

10.取出套件中的LED灯,我们提供了黄白两种颜色小灯,挑选出你喜欢的小灯们~

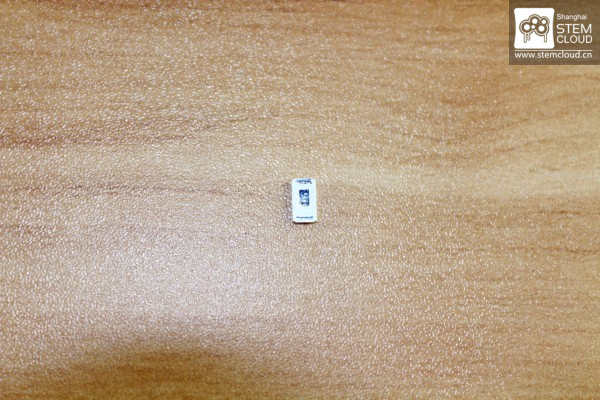

11.小灯放置时要区分正负极~否则他会很难过的哦!~小贴士:距离中间金属片近的一端为正极,距离远的为负极

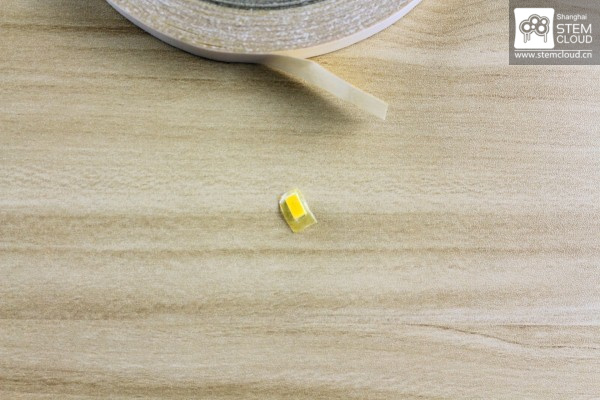

12.将双面胶贴在黄色的灯光面
13.将LED灯发光面贴着纸面放到规划好的位置上

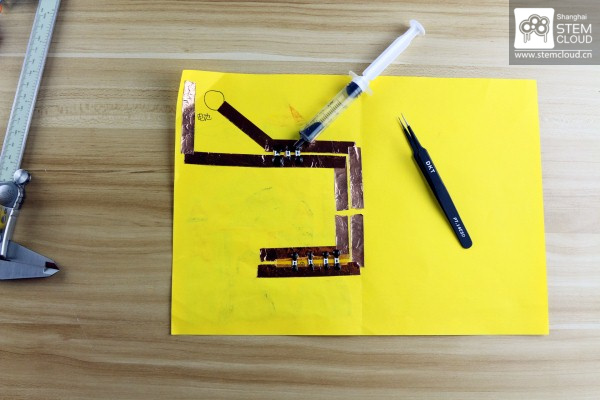

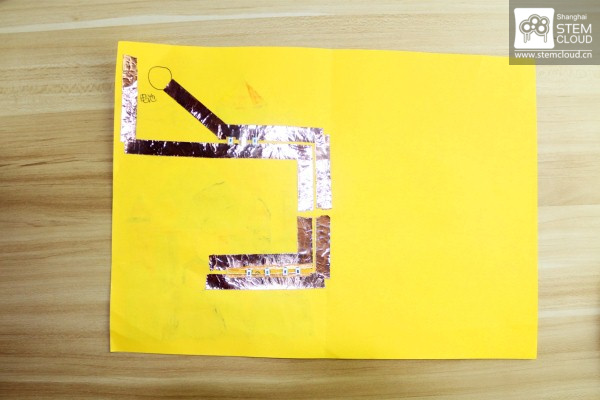

14. 贴好后如图所示
电路和小灯都放好了,但是他们之间并没有连通啊?!怎么办?!
看~我们有神奇的导电墨水~涂在小灯与电路之间,他们就连通啦!

小天

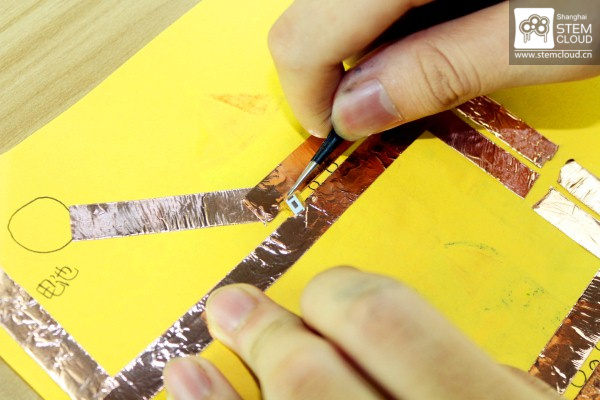

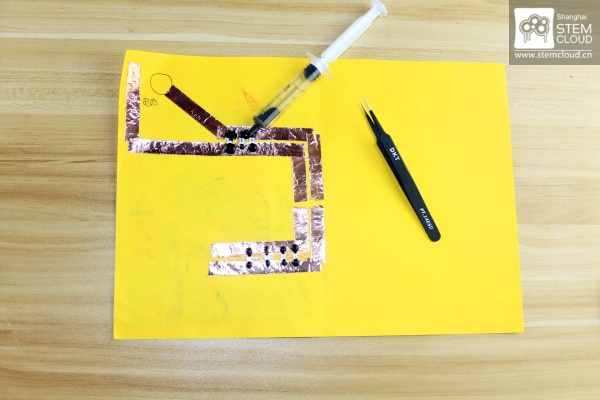

15.用镊子(或牙签)固定住LED灯,用导电墨水将正负极金属片分别与两端的铜箔胶带相导通
16.静置等待导电墨水凝固,LED灯就被固定在作品背面,并与电路导通咯
还记得我们留得开关位置吗~现在要给我们的作品配上开关器啦~
小天

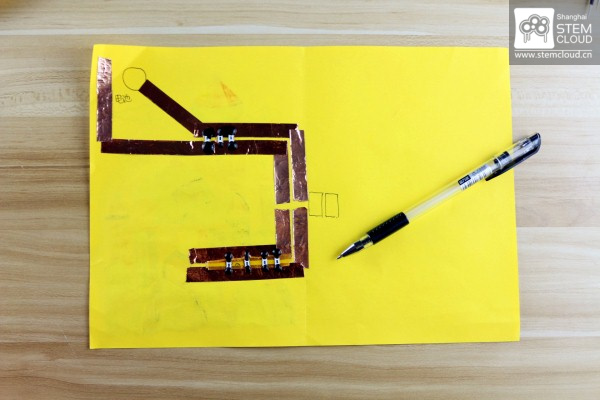

17.在纸的另一半找到与电路断开处相对应的位置
18.在相应位置贴上铜箔胶带作为开关
最后就是要将整个城堡的能量源:电池安装好啦~
小天

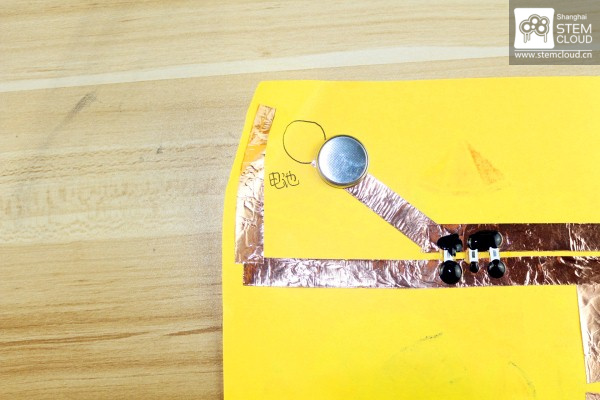

19.在预先确定的位置放上纽扣电池,注意对应上小灯的正负极哦~
20.将彩色纸折角,确保纽扣电池的正负极都与铜箔相接触,并用燕尾夹将电池固定好

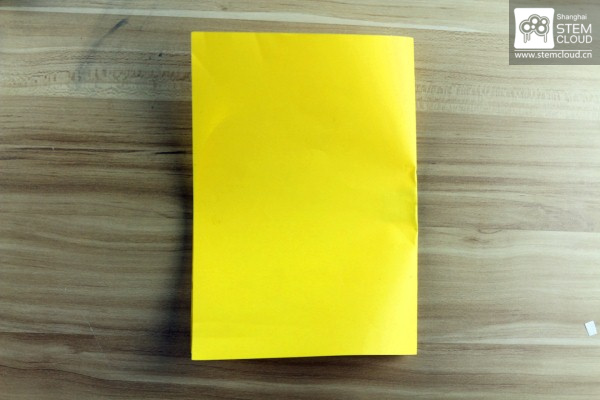

21.将纸面闭合,连通开关器
啦啦啦!大功告成!
小天

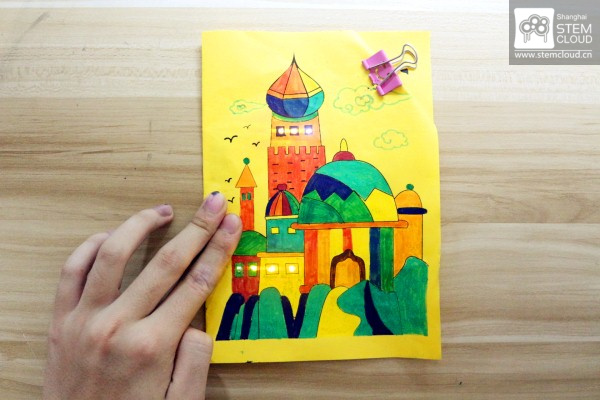

22. LED灯发光啦城堡的灯亮起来了~科学与艺术相结合的电子互动纸艺术实验就完成啦!
