骑行在黑夜昏暗的马路上十分危险。有时汽车司机的车灯随照亮了前方的路，却让旁边没有被灯光照亮的骑行人更不易被观察。黑夜中转弯等更是危险。 我们将试着做出一件像汽车尾灯系统一样酷的骑行安全衫，有夜间行车灯、刹车指示灯、转向灯，而且还能显示骑行时速，来保证骑车人的安全。这堂课将从时速功能开始动手开发。


小天
安全衫有好多的功能要实现哦~
这确实是一个比较复杂的大项目了。不如我们先从如何实现车速显示入手，开始设计吧。
张博士

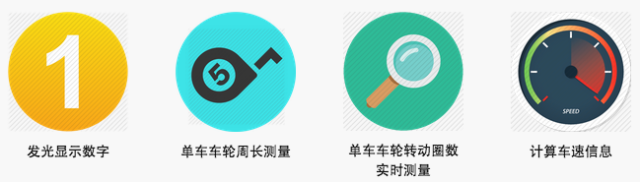

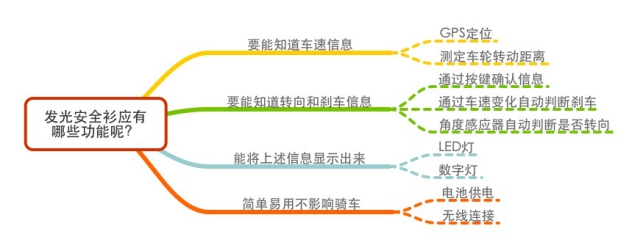

思维元素
发光灯显示实时车速
小天
整理出来就清楚需要开发哪些功能模块了。
那下面我们再来思考一下这些元素彼此间应如何协调工作。
张博士
方案设计
小天
这么多的可能因变量，那到底是什么原因导致的电阻值变化呢？
别着急，我们不妨先来观测一下，不同的形变情况，对导电墨水的电阻值的影响规律。但用手肯定不是很好的选择，让我们先来设计一下实验方案吧~
张博士
1

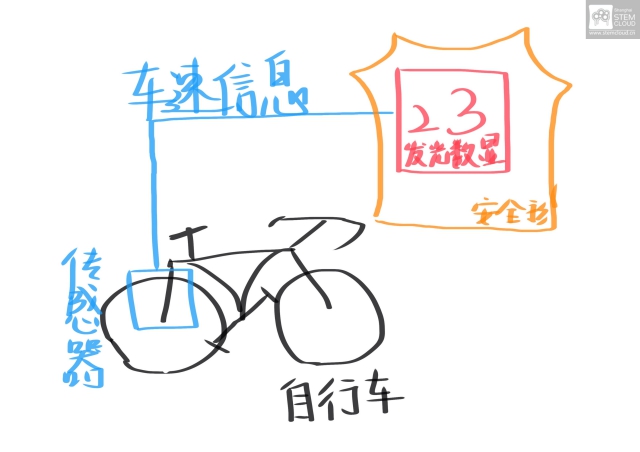

功能模块设想
通过传感器获得自行车的车速信息，发送给安置在安全衫上的发光数显模块，实现实时显示车速信息。
2

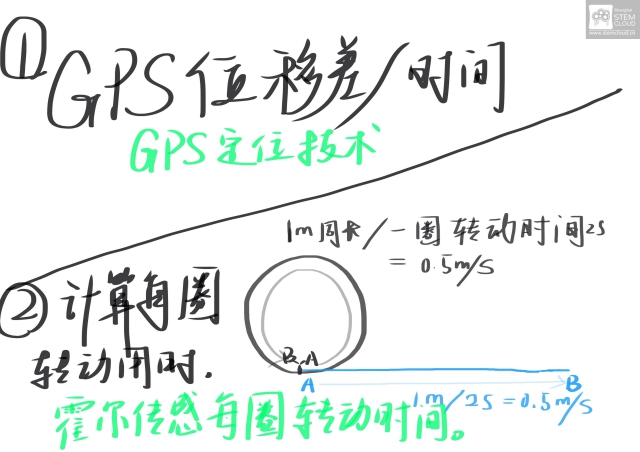

那么如何获得车速信息呢？
若要获得车速信息，我们可以有两种方案！第一种方案：利用GPS定位，获得车的位移信息，再计算车速；第二种方案：直接知道车轮的转动信息，再计算出车速。到底哪一种方法更好呢？我们了解到，GPS定位在精确度上并不高，而且在桥梁下、隧道中存在信号弱的问题。所以第二种方法测得车速，更直接、简单、准确！
小天
太棒了！整理之后思路清晰~开始动手做咯！
动手制作
1

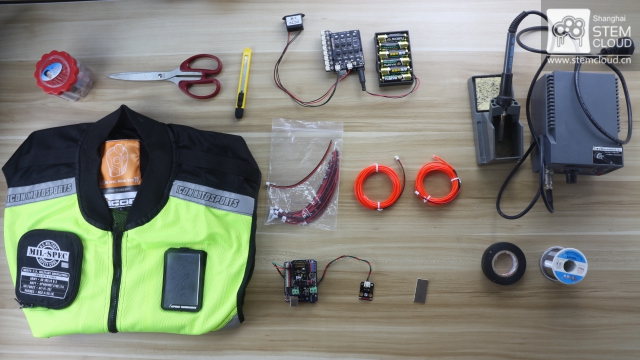

实验器材

骑行安全衫 X1

霍尔传感器套件 X1

电工胶布 X1

针线盒 X1

剪刀 X1

小刀 X1

电池合 X1

EL电线套件 X1

焊烙铁套件 X1

第一部分：安全衫加工
首先我们在安全衫上确定好我们要显示数字的位置

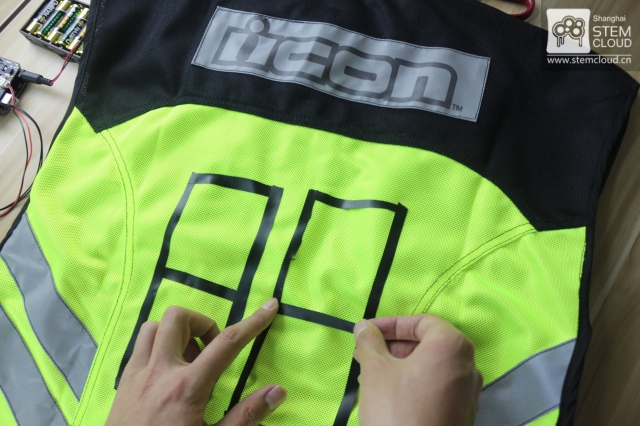

2

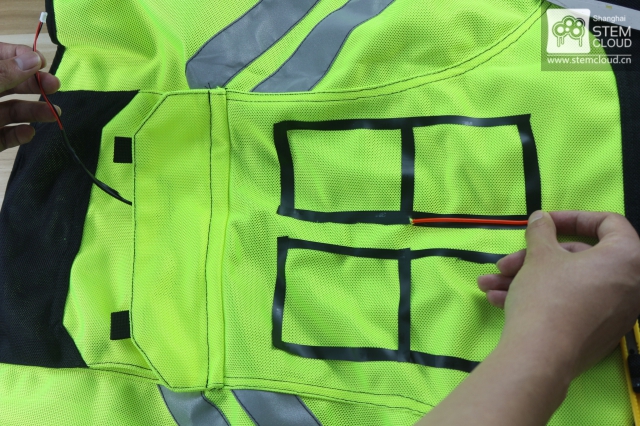

数字定位
用胶带贴出两个你喜欢的8字形状
3

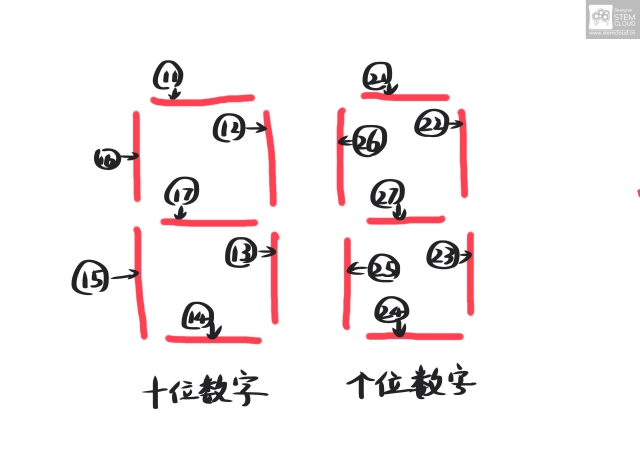

数字命名
为便于说明，我们将组成两个数字8的14跟线进行命名
第二部分：EL电线数字展示
我们将EL电线套件中的电线部分安装在放光安全衫上
4

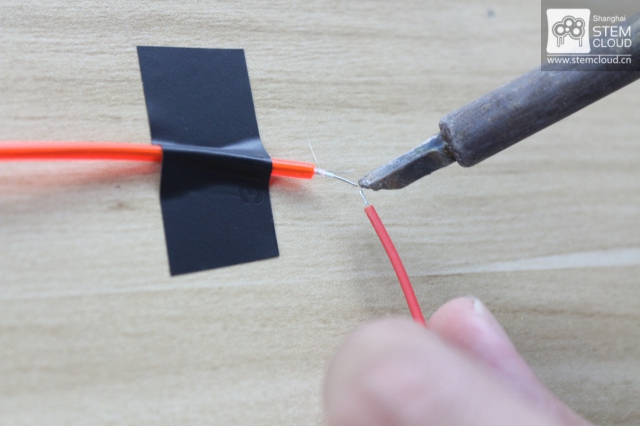

将A与B焊接
剥开EL灯带和接插件的橡胶保护套，将两者正负极对应焊接
5

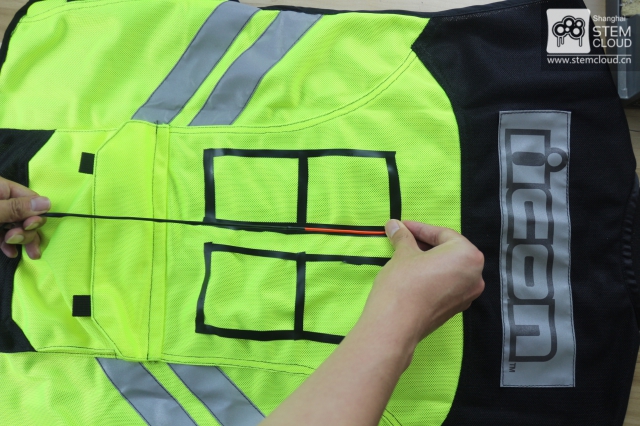

确定EL电线长度
将焊接好的EL电线一端对齐收纳口袋的底部，一端对齐该电线欲现实的数字末端

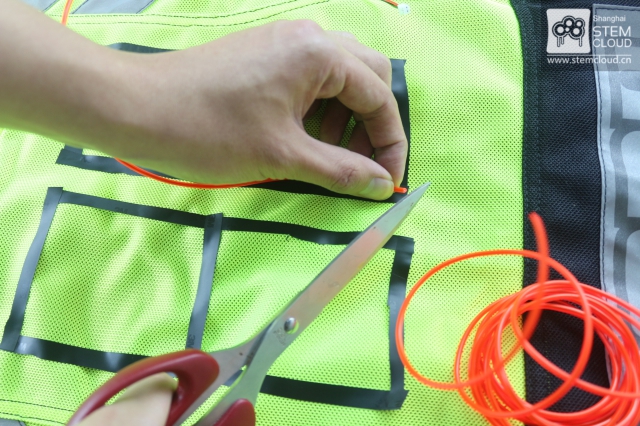

6
用剪刀剪断EL灯带
此时EL灯带一端是接插件，一端是断开的

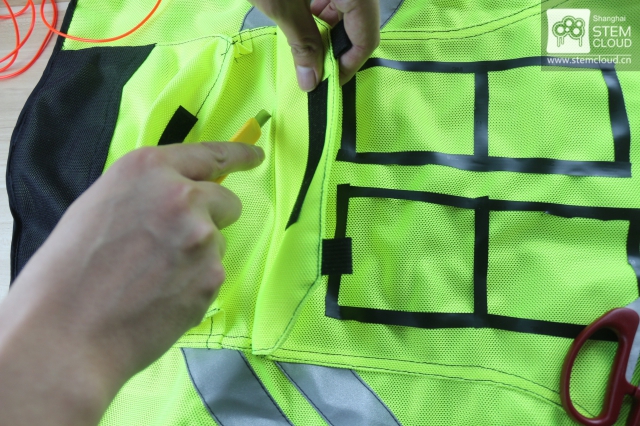

7
将收纳口袋划出一个洞
将打开收纳口袋的袋盖，使用刻刀在如图位置划出5厘米的裂缝
8
无效部分遮光
用不透光的胶带（如电工胶布）将不用于发光的EL电线缠住，只保留需要现实数字的部分
9
入线口切割
使用刻刀将安全衫的对应EL电线的入线口处切割出一个小洞

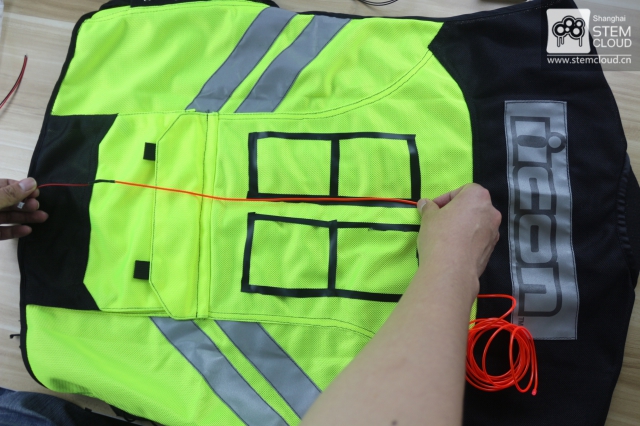

10
穿线
将EL电线分别从收纳口袋洞与刚切割的入线口穿出，接插件端对应收纳口袋洞
11

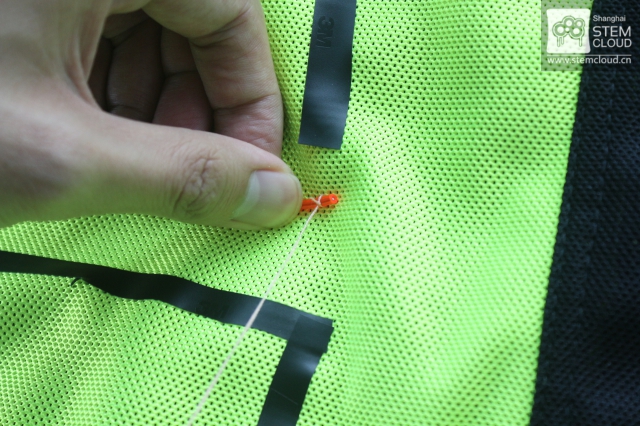

EL电线固顶
使用针线将EL电线固定

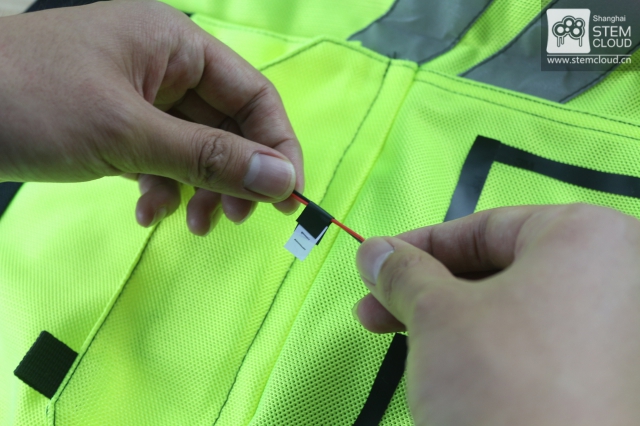

12
EL电线命名标记
参考03步骤说明，将EL电线的接口端用贴纸贴上标签

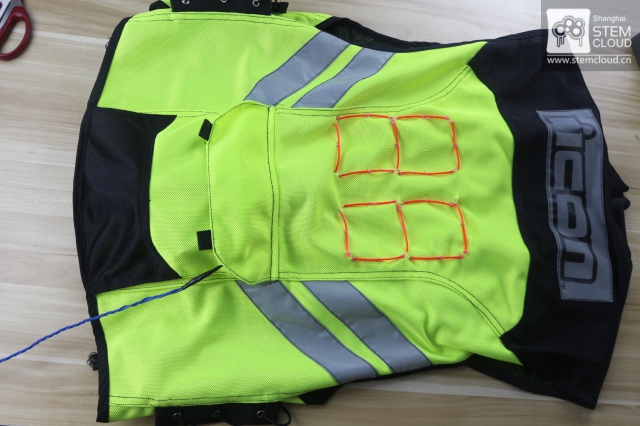

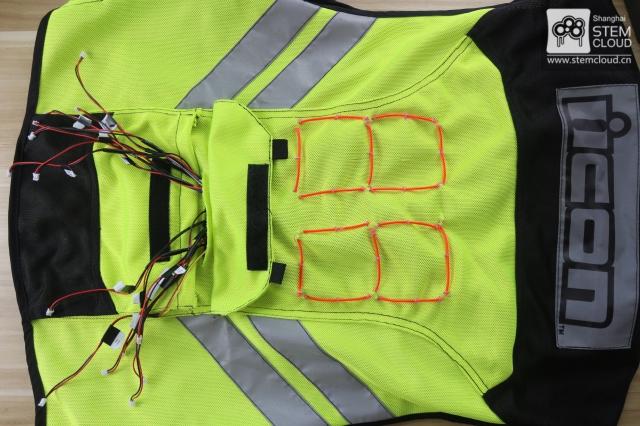

13
EL电线数字摆放环节完成
重复04~12步骤直指完成如上完整效果（注意末端电线按照数字分组摆放）
第三部分 - EL数字控制板的链接
将已安装好的EL电线与EL数字控制板相连接
14

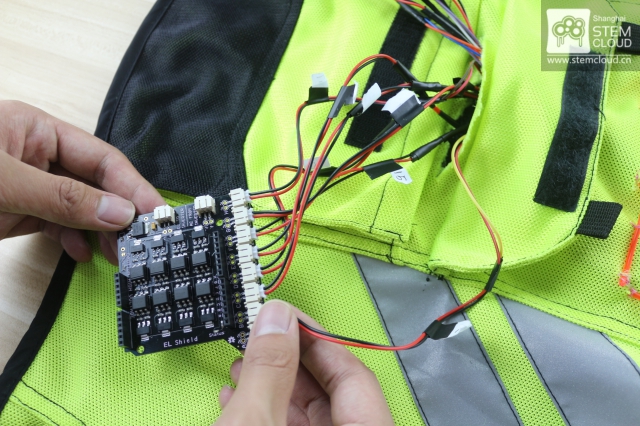

EL电线接口对接
将EL灯带接口与EL控制板按如图方式进行对接
15

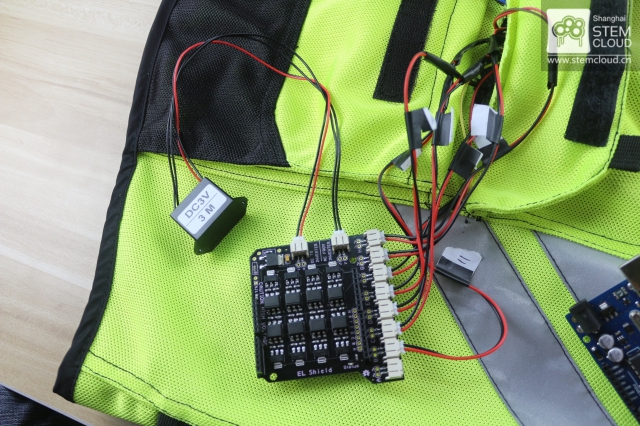

逆流器接口对接
将逆流器接口与EL控制板按如图方式进行对接
16

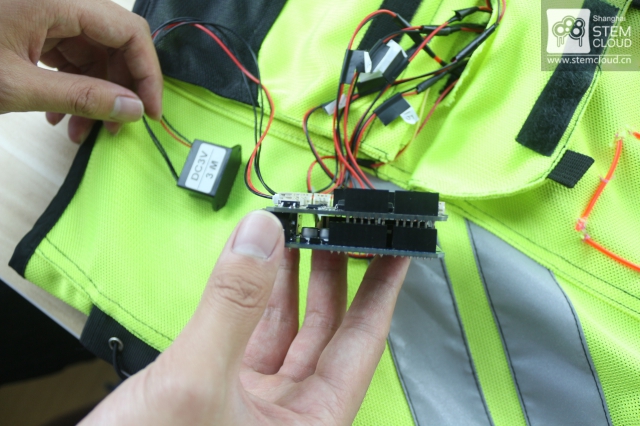

控制板链接
链接控制板
17
EL数字模块测试
根据《EL发光数字》课程内容测试EL数字显示模块
第四部分：单车车轮周长测量
自行车的周长计算有很多种方式~这里我们采用测量单圈均速的方式，计算平均速度。

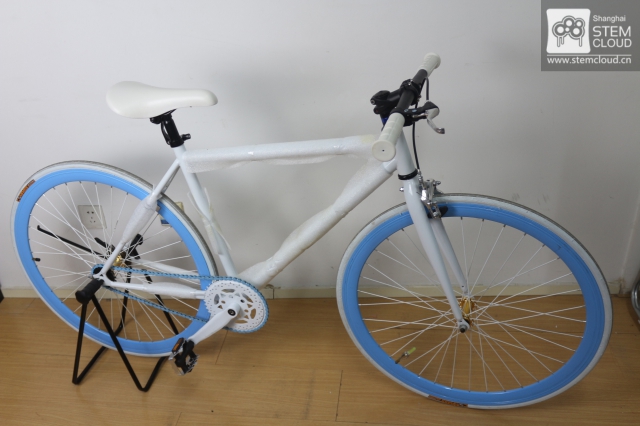

18
单车固定
首先我们用单车固定器来将单车后轮固定起来
19

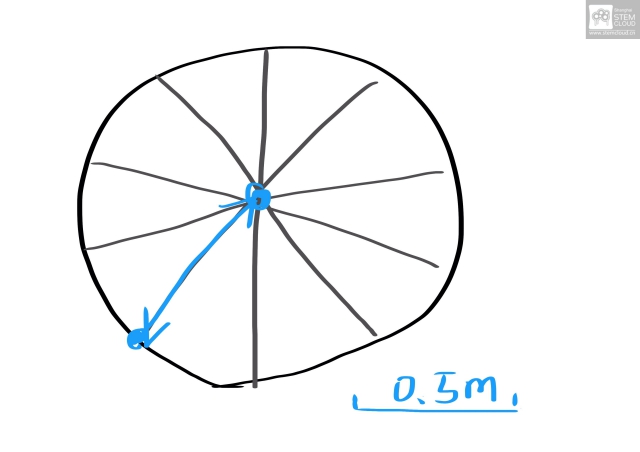

测量半径
用尺测量单车后轮的半径
20

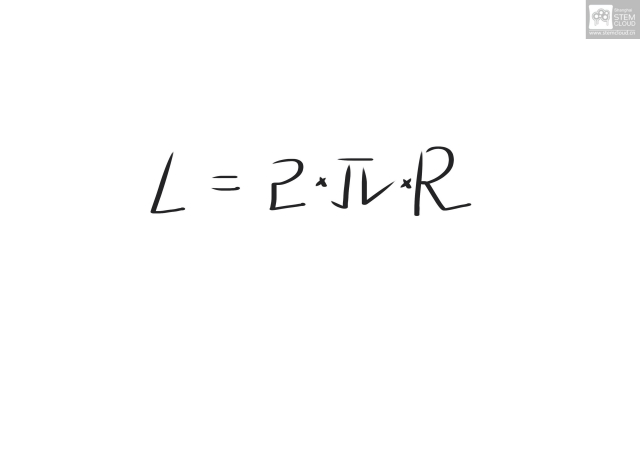

周长计算
公式
第五部分：单车行进圈数计量
结合霍尔传感器，监测车轮的转动圈数与对应的时间
21

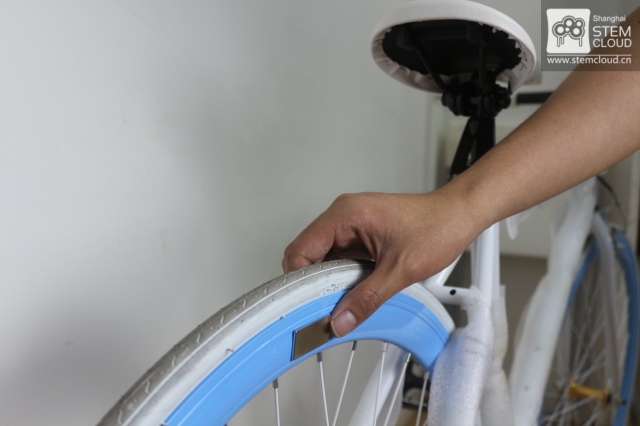

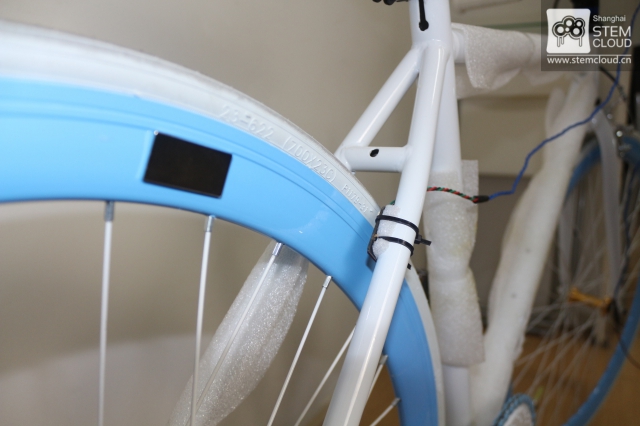

磁条吸附
将磁条吸附在后轮内圈骨架上
22
霍尔传感器固定
将霍尔传感器固定在后轮铁架上
第六部分：车速计算
根据已知数据：车轮周长、车辆转动的圈数与对应时间，计算车速信息
23

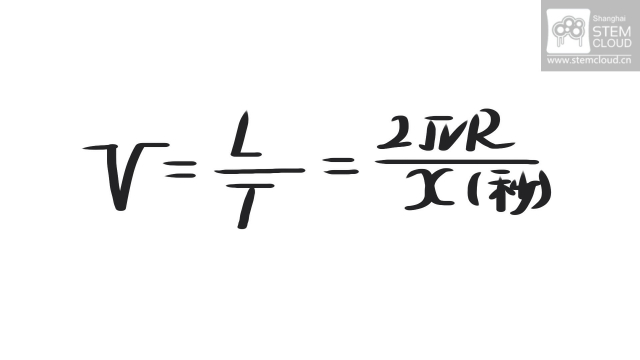

车速计算公式
该课程中搭配霍尔传感器的程序，会实时计算每转一圈花费的时间，用车轮周长除以转动一圈花费的时间即可得到时速信息啦。
24
车速测量模块测试
下面我们来测试一下车速信息情况，请先下载源代码并烧录至Arduino板中。转动自行车后轮，查看数据变化情况。
第七部分：模块组合
万事俱备！下面将EL数字显示模块与车速监测模块进行组合。
25

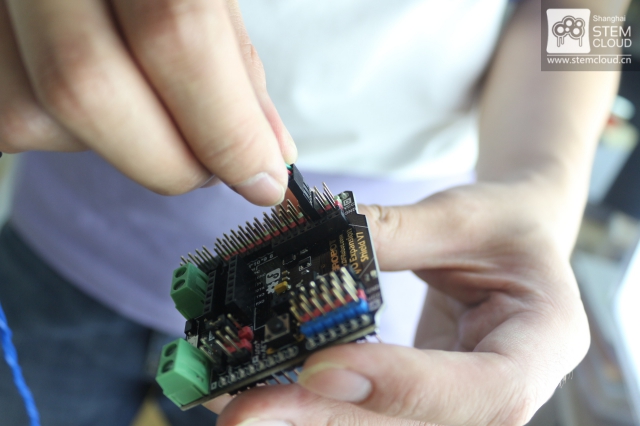

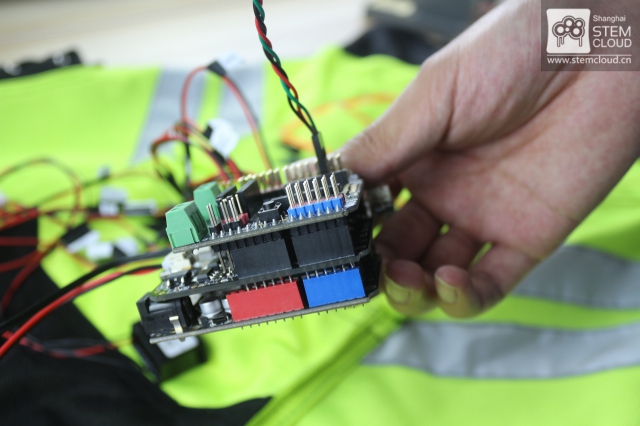

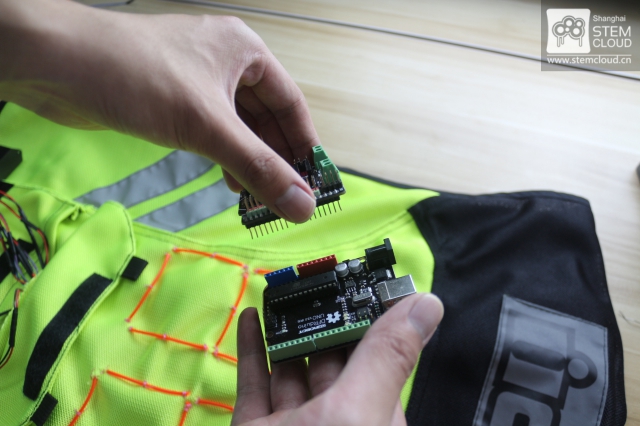

将霍尔传感器套件的IO扩展板与UNO底板分离
26
将霍尔传感器的单排线与IO扩展板数字引脚2相连
27
将IO扩展板与个位EL控制板相连
用于扩展IO资源

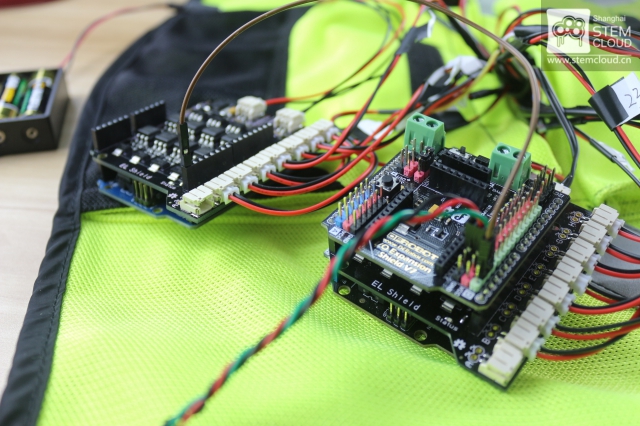

28
将IO扩展板与数字控制板相连
使用一跟公母杜邦线，将杜邦线的母头接在IO扩展版的第二个数字口（TX）上，将杜邦线的公头接在十位EL控制板的第一个数字口的（RX）上
29

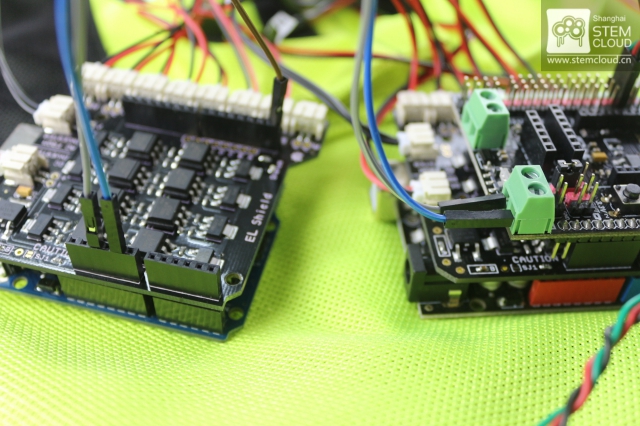

电源连接1
使用两跟双公杜邦线，分别接入个位EL控制板的两个5V接口，另外一头分别接入十位EL控制板的第三个与第五个接口
30
电源连接2
将电池组链接到个位EL控制板的电源接口上
31
包装
将整体电路收至收纳口袋内，并霍尔传感器连接线固定
第八部分：整体测试
踏上你的单车！狂奔吧！

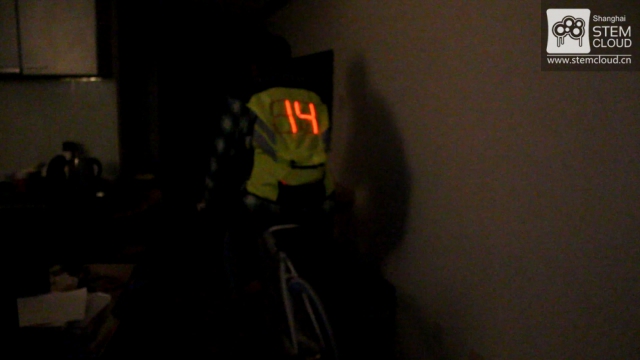

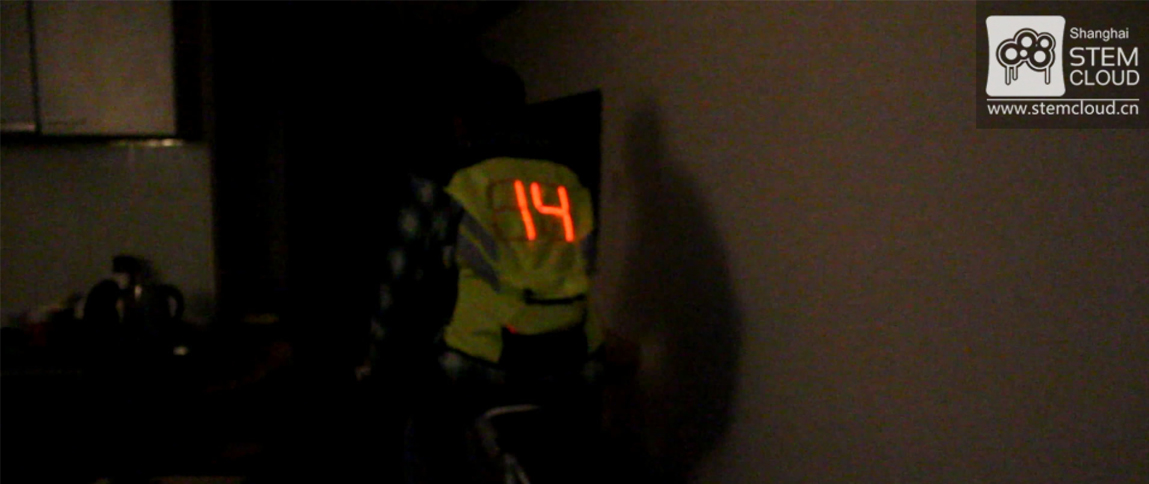

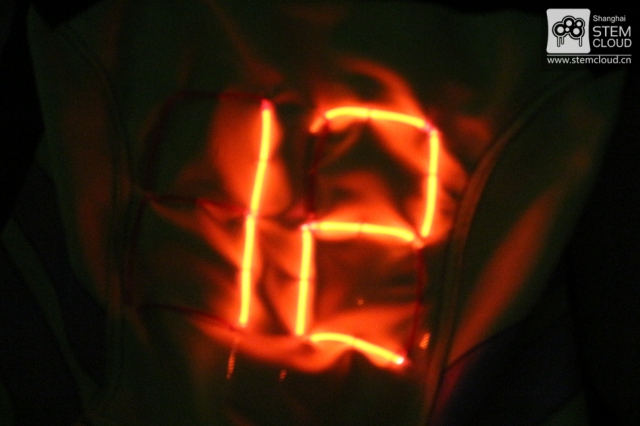

32
单车骑行的时速现实效果
记得关灯享受炫酷的效果哦
小天
太棒了！！！成功了！！！
点赞！
张博士
