水火箭的奥秘初探
数学
工程
技术
科学
小学
初中
高中
LetsPro公开课
飞行是人类永恒的向往,而火箭就是人类探索浩瀚宇宙的最佳工具。而火箭的设计十分复杂,需要数百名科学家长达数十年的研究才能成功。那怎么能让同学们了解到火箭的原理呢?答案就是水火箭!水火箭是一种简易的火箭系统,通常由塑胶汽水瓶作为火箭的箭身,并把水当作喷射剂。 发射前:向水火箭内加水并用打气筒打气加压,并调整发射台角度 发射瞬间:按动手柄开关,自动打开水火箭的排气发射钮 发射时:水火箭内的气压大于水火箭外的大气压,巨大的气压差将瓶内的水向后喷射排出,产生了较大的反作用力,将水火箭向前快速的推进! 这堂
水火箭的
奥秘初探
小天,你猜是哪个燃料的水火箭飞的远?
张博
小天
我猜是雪碧水火箭飞的远
思
维元素
图片标题
气压
燃料重量
角度
燃料性质
因变量
飞行高度
飞行稳定性
飞行远度
空口无凭。小天,我们来控制自变量,逐个击破吧。
张博
小天
不过张博士,我还不知道怎么组装发射水火箭呢。。。
没问题,那我们就一起先来发射一枚水火箭吧。
张博
动
手制作
1

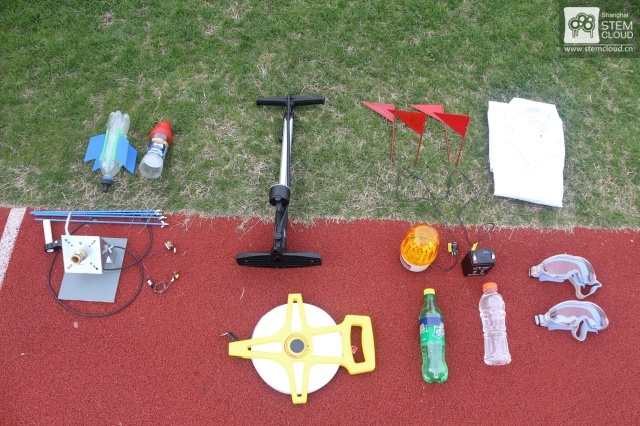

水火箭发射器材准备
1.水火箭实验套装(水火箭箭身,发射架,发射开关)
2.打气筒
3.定位旗
4.燃料(水或雪碧)
5.百米卷尺
6.安全灯
7.护目镜与安全衫
第一部分:水火箭支架装配
首先我们搭建火箭发射平台支架
2

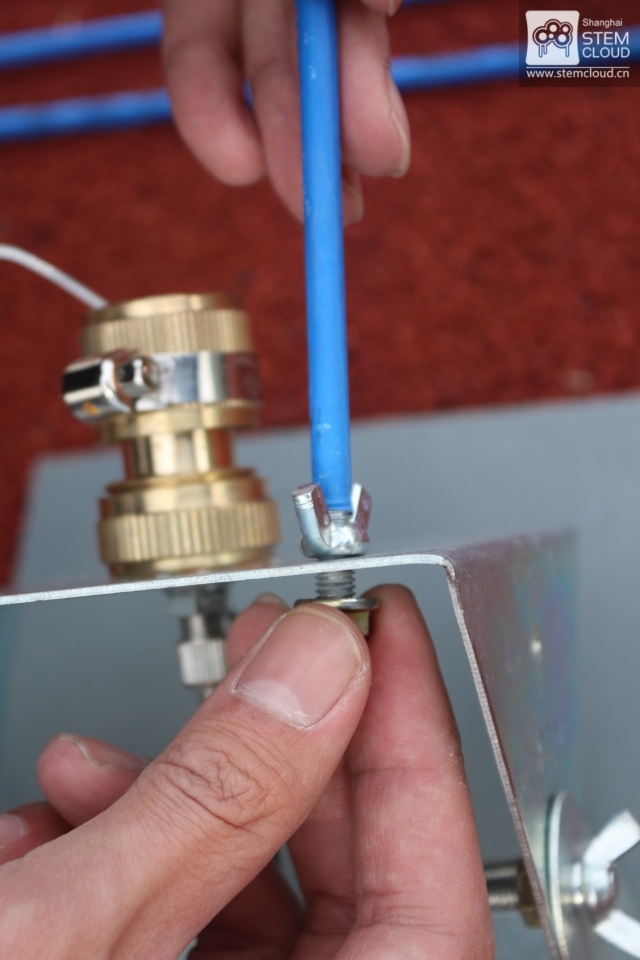

支撑杆固定
将支撑杆插入过孔,在底座另一侧拧上螺帽
3

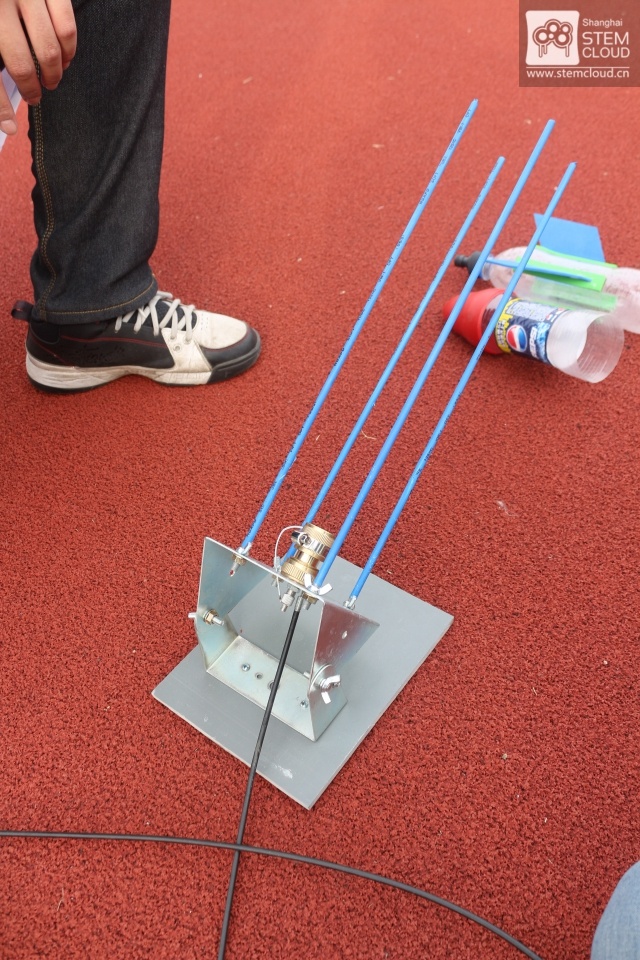

完成水火箭发射支撑架
将4根火箭支撑杆都固定在底座上

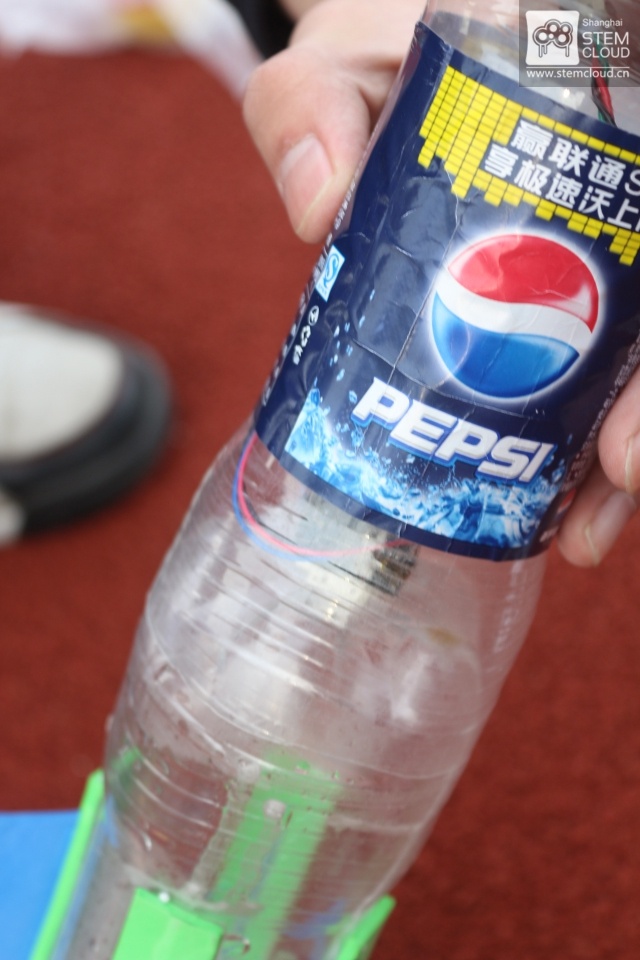

第二部分:水火箭制作
拼装水火箭箭身
4

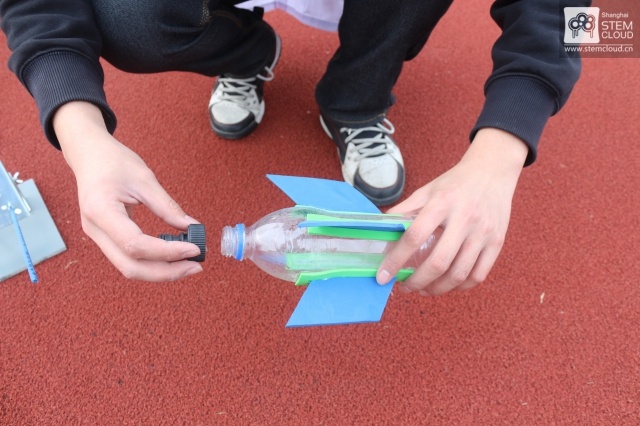

安装水火箭喷嘴
将螺纹喷嘴拧在水火箭尾部瓶口上
5

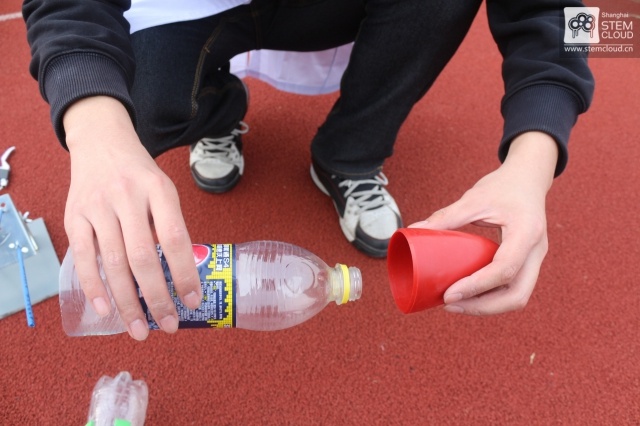

安装水火箭头
将火箭橡胶头套在水火箭头部
6

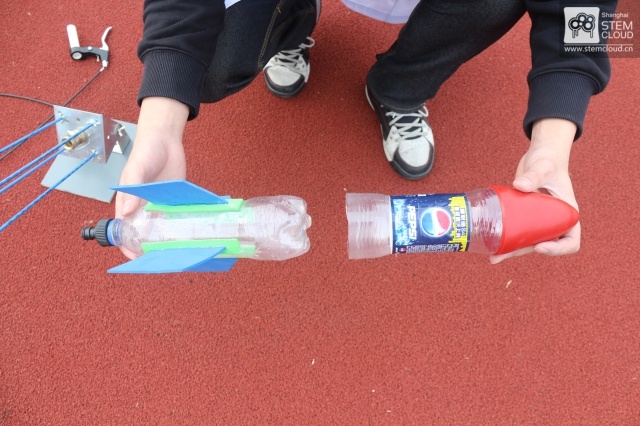

水火箭前后舱拼接
将水火箭后部插入前部的开口处

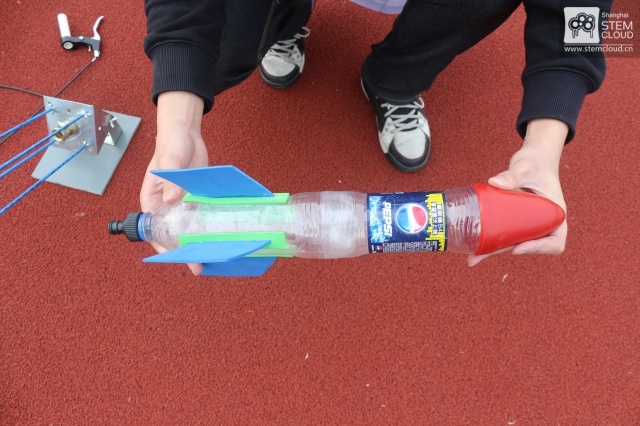

7

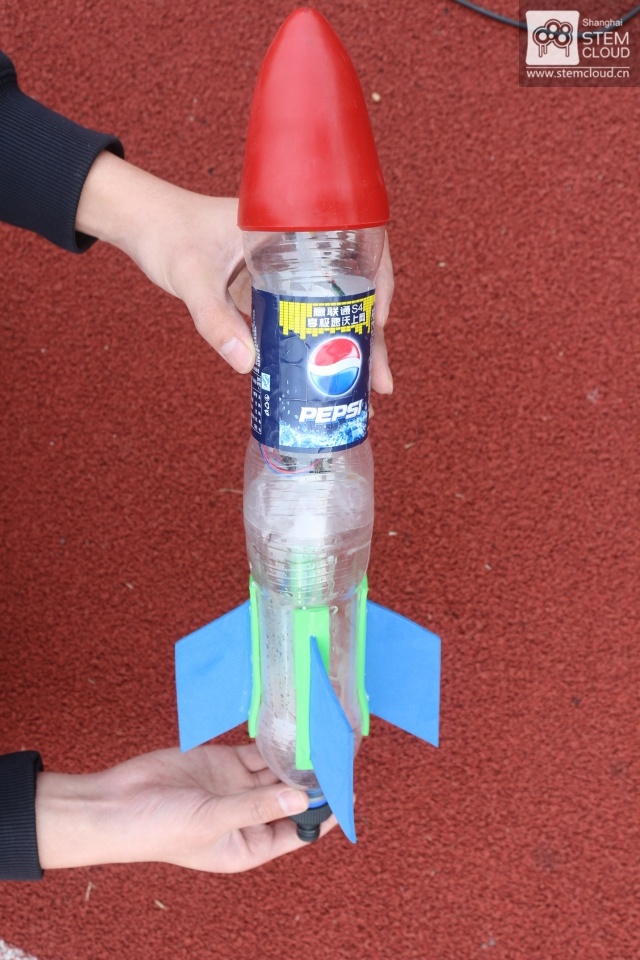

完成水火箭制作
完成瓶装,效果应与上图相同
第三部分:安置传感器模块
将3轴加速器安装在水火箭箭身内部
8
粘贴固定胶
在水火箭后部的前端粘上胶带

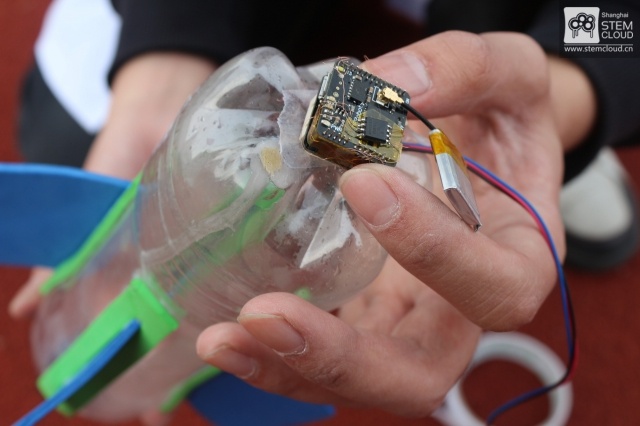

9

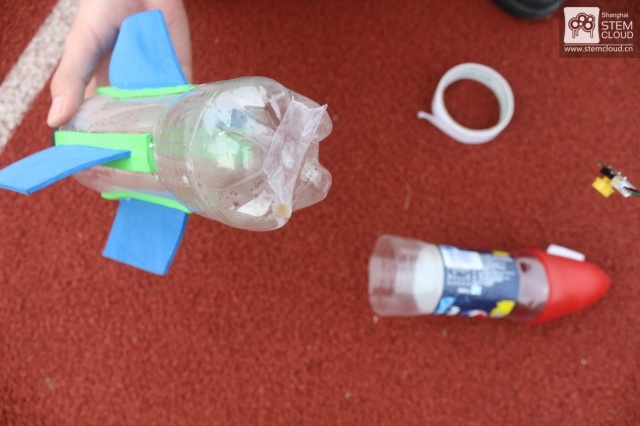

固定传感器模块
打开前舱,将传感器模块粘在胶带上

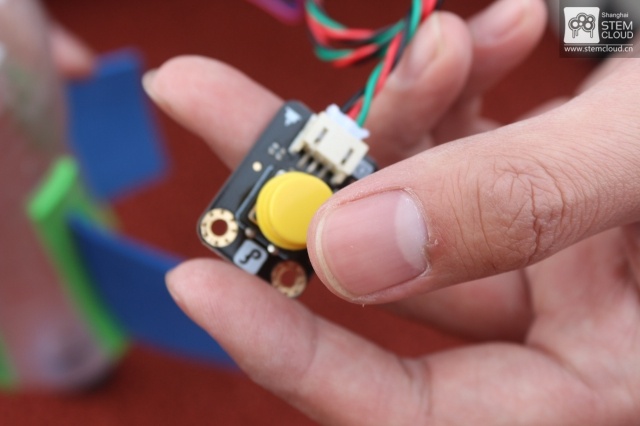

10
打开传感器模块开关
摁动按钮,开始记录传感器数据
11
前后舱拼接
将传感器模块放入水火箭前舱
12
完成有数据监控的水火箭
现在我们的水火箭有了3轴加速器了
第四部分:发射准备
下面我们进行发射前准备

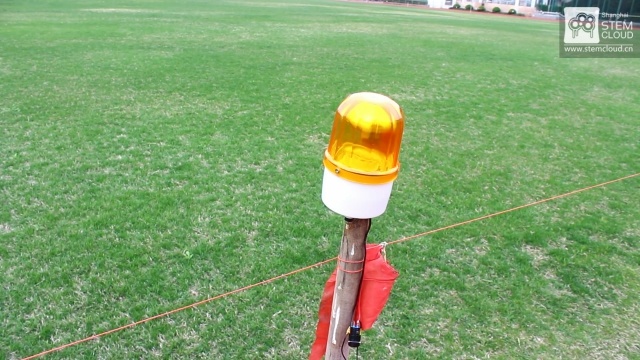

13
架设安全警告灯
告示周围“群众”,我们要发射神秘武器啦!
14
填充“燃料”
将适量水倒入水(或其他液体)火箭后舱

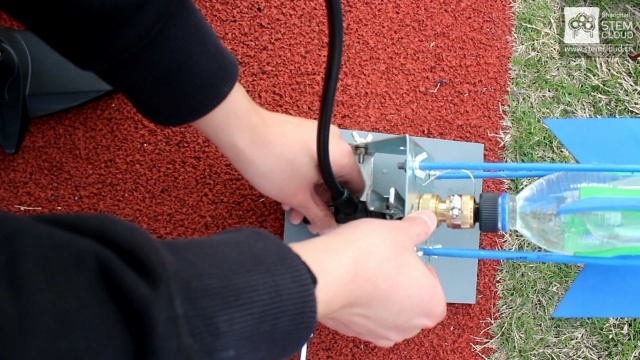

15
水火箭上发射台
搬动把手开关,将水火箭喷嘴摁入金属固定器上,放开把手,锁住水火箭
16
放置发射位置
将发射台放到理想的发射位置
17
带上护目镜
为了防止水火箭喷射出来的“燃料”进入眼睛
第五部分:发射
激动人心的时刻来啦!发射走起!

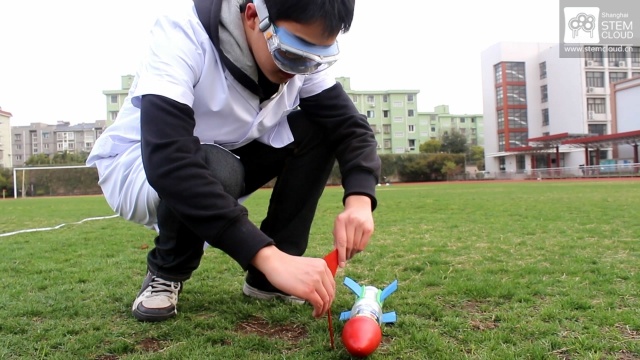

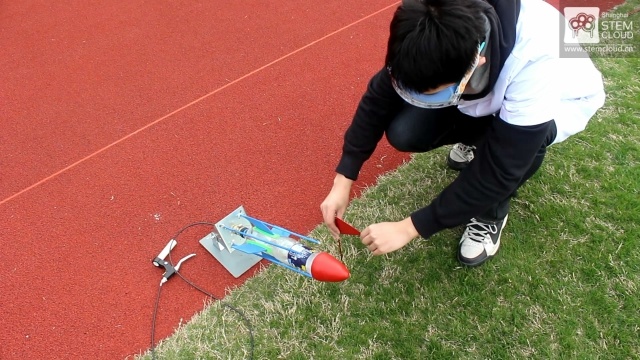

18
立起始标杆
在水火箭发射的位置插上小红旗
19
连接打气筒
将打气筒的气嘴夹夹在发射台的气嘴上

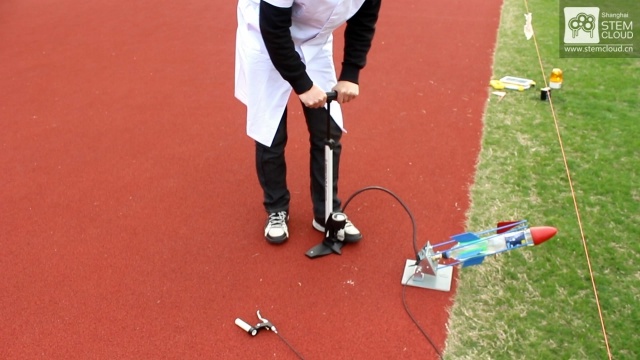

20
注入空气
通过打气筒往水火箭中注入空气

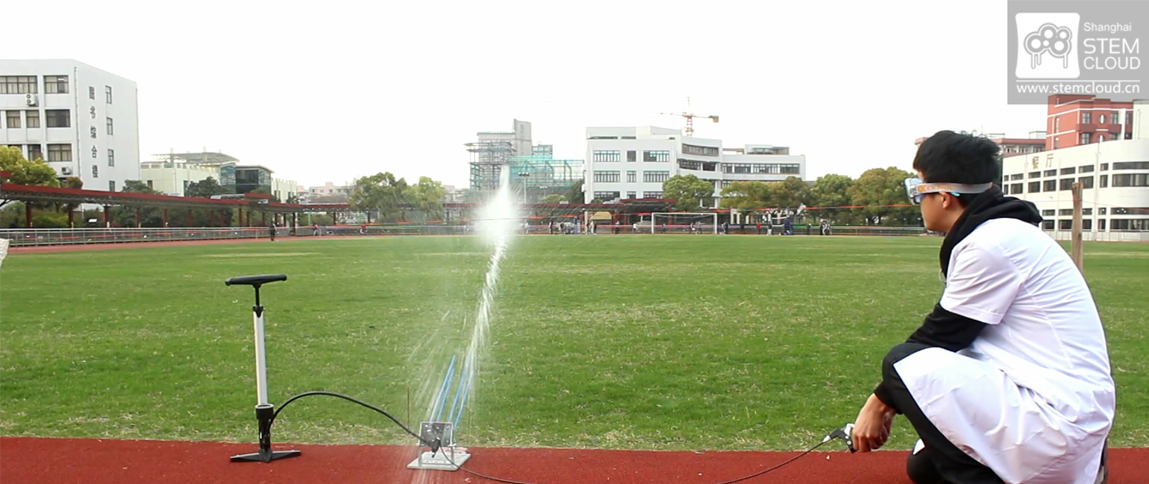

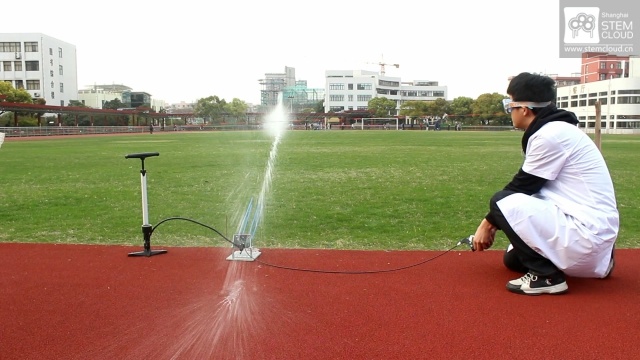

21
发射水火箭
搬动把手开关发射水火箭
第六部分:成绩记录
记录飞行距离,并读取传感器数据

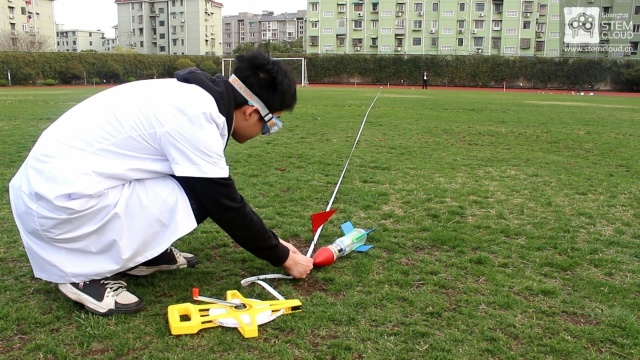

22
立终止标杆
在水火箭的着陆点插上小红旗

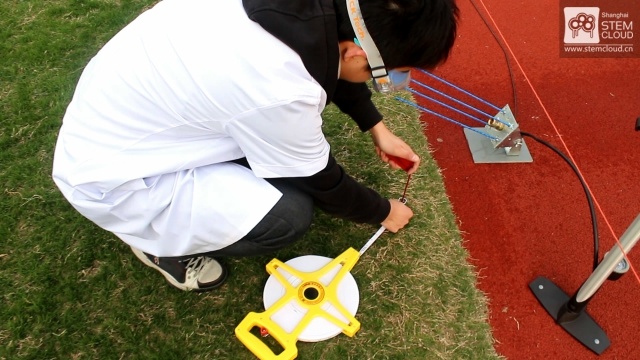

23
确定其实测量位置
将皮卷尺的头部固定在起始标杆上
24

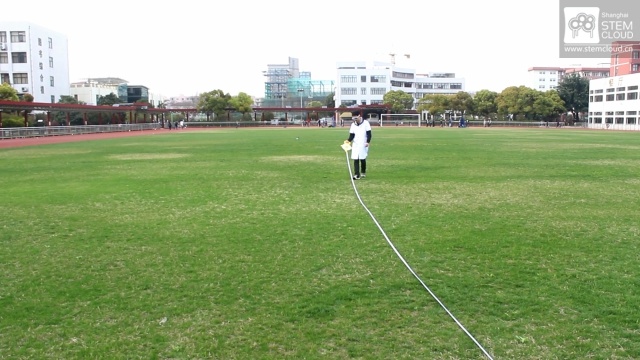

测量发射距离
拉着皮卷尺沿直线向终止标杆走过去
第七部分:模块组合
万事俱备!下面将EL数字显示模块与车速监测模块进行组合。
25
读取距离数值
走到终止标杆处,读取皮卷尺数值
26
记录飞行距离数值
在纸或pad上记录飞行距离数据
27
请输入标题
打开水火箭前后舱,取出模块
28
结束传感器数据采集
常摁开关,直到指示灯熄灭
29
连接电脑
通过USB连接电脑
30
开始获取实验数据
点击“save”按钮
31
显示实验数据波形
点击“start”按钮,开始绘制数据波形
小天
哇哦!!!水火箭发射的瞬间实在太酷了!!!
好!下面我们可以做对比实验咯!
张博
实验
设计:燃料对比,水PK雪碧
自变量
燃料性质
水
燃料性质
雪碧
相同的发射条件,只有燃料是不同的,水PK雪碧谁会飞的更远呢?
因变量
飞行距离
飞行距离
实验前快来猜猜看
对比
试验:水PK雪碧
小天
多次实验之后,比赛成绩不相上下。雪碧并没有击败水燃料哦。
是的,不过这也是个很好的实验结果哦。下面可以继续尝试气压、角度等等条件咯。
张博
